1 ·工程概况
    某铁路隧道起讫里程为DK366 +862 ~DK380 +874，全长14012m，为单洞双线隧道。隧道范围内各地层特征:
    （1）粉质粘土：灰、灰黄色、灰褐色，硬塑状，表层含少量植物根系及角砾，砾径2～3cm。厚0～3m。
    （2）断层角砾：灰黄、黄褐色，角砾粒径一般2～6cm，含量约占60%，余为粉质黏土充填，为断层带产物，较破碎。
    （3）砂岩夹页岩：浅灰、浅紫灰、绿灰～灰绿色，中厚～厚层块状，局部夹薄层状，中细粒～不等粒结构，岩质软硬不均。节理、裂隙发育，岩体完整性较差。强风化层厚3～8m，属Ⅳ级软石，弱风化层属于Ⅴ级次坚石。
    （4）砂岩、长石砂岩夹页岩：灰、浅灰及浅灰绿色，厚层状，局部见巨厚层状，含少量石英，节理发育，岩质总体较硬，强风化层厚3～8m，属Ⅳ级软石，弱风化层属于Ⅴ级次坚石。
    （5）页岩夹炭质页岩、砂岩及灰岩：深灰，灰黑色，薄至中厚层状，节理发育，具少量页岩同生角砾。岩质软，遇水易软化，稳定性差。强风化层厚3～12m，属Ⅳ级软石，弱风化层属Ⅳ级软石。
    （6）页岩夹炭质页岩及透镜状灰岩：浅灰，灰黑色，薄至中厚层状，节理发育，岩质总体较软，遇水易软化，稳定性差。强风化层厚3～12m，属Ⅳ级软石，弱风化层属于属Ⅳ级软石。
    （7）砂岩、页岩互层：砂岩灰绿、浅灰绿色，部分为灰、灰黄色，厚层状；页岩深灰色，薄层状。岩质软硬不均，节理发育。强风化层厚2～10m，属Ⅳ级软石，弱风化层属于属Ⅴ级次坚石。该隧道Ⅴ级围岩采用CD 法施工，Ⅴ级围岩开挖采用风镐或挖掘机开挖，必要时辅以弱爆破。形成超前支护、开挖、初期支护、仰拱填充、二次衬砌、附属工程均衡生产、整体推进的施工格局，断层破碎带及其影响带地段初期支护及时成环，根据围岩量测结果及时施作二次衬砌。
    2· 中隔壁法施工方法

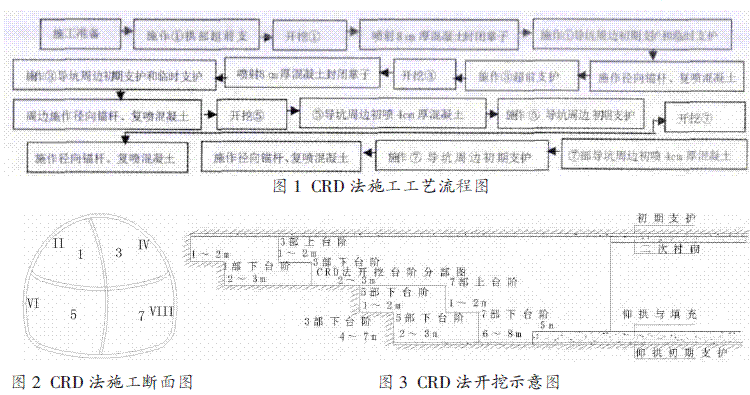

    中隔壁法（CRD 法）施工工艺流程见图1，施工开挖断面见图2。开挖分1、3、5、7 四部分进行；由于每部开挖断面较大，每部中分两台阶开挖，以防止侧壁因开挖过高而出现坍塌；每分部施作中上下台阶步距2～3m，每部开挖步距3～5m。CRD 法施工中1、3 部开挖采用人工配合小型机械进行；5、7 部采用人工配合小型机械施作，大型机械辅助。具体施工工序为：
    （1）先开挖1 部上台阶，开挖单循环0.6m；开挖后初喷3～5cm砼，挂钢筋网，架设拱部及中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （2）1 部上台阶施工2～3m 后，开挖1 部下台阶，每循环进尺0.6m；开挖后初喷3～5cm 砼，挂钢筋网，架设上边墙、中隔壁、及临时仰拱钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （3）1 部下台阶施工2～3m 后，开挖3 部上台阶，每循环进尺0.6m，开挖后初喷3～5cm 砼，挂钢筋网，架设下边墙、中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （4）3 部上台阶施工2～3m 后，开挖3 部下台阶，每循环进尺0.6m，开挖后初喷3～5cm 砼，挂钢筋网，架设下边墙、中隔壁及仰拱钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （5）3 部下台阶施工后，开挖5 部上台阶，开挖后初喷3～5cm砼，挂钢筋网，架设拱部及中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （6）5 部上台阶施工2～3m 后，开挖5 部下台阶，每循环进尺0.6m，开挖后初喷3～5cm 砼，挂钢筋网，架设上边墙、中隔壁、及临时仰拱钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （7）5 部下台阶施工2～3m 后，开挖7 部上台阶，每循环进尺0.6m，开挖后初喷3～5cm 砼，挂钢筋网，架设下边墙、中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。
    （8）7 部上台阶施工2～3m 后，开挖7 部下台阶，每循环进尺0.6m，开挖后初喷3～5cm 砼,挂钢筋网，架设下边墙、中隔壁、仰拱钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。仰拱钢架每3m 封闭一次。
